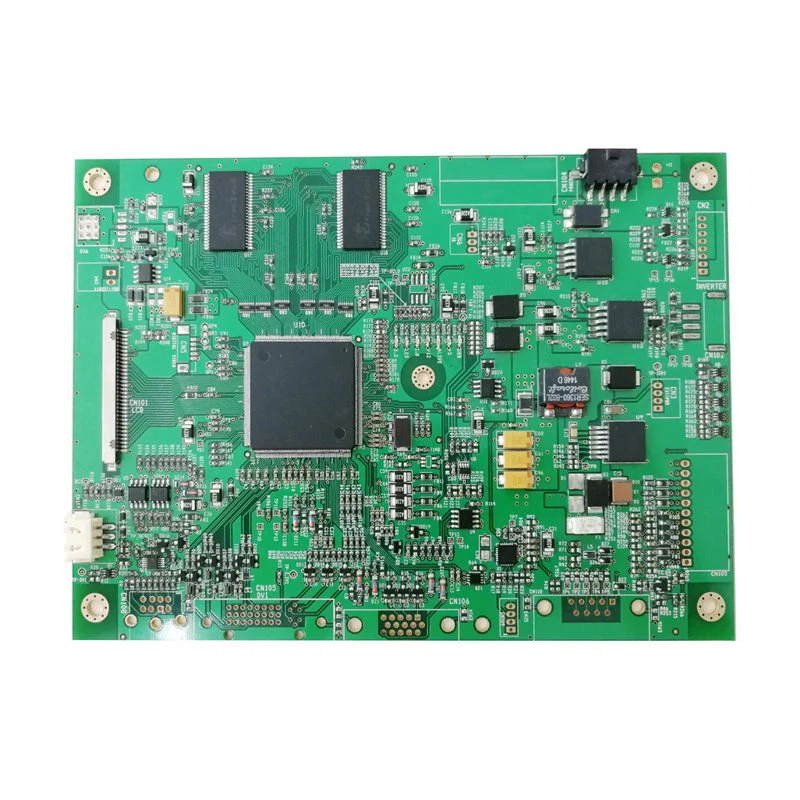

এলসিডি ড্রাইভার বোর্ড

LCD ড্রাইভার বোর্ড একটি সমান্তরাল বাস ব্যবহার করে MCU এর সাথে আন্তঃসংযুক্ত। বাসের প্রস্থ 8 বিট। 8BIT/পিক্সেলের নীচের MCU ডেটার জন্য, আপনি একটি আদর্শ রঙ প্যালেট ব্যবহার করতে পারেন৷ গ্রাফিক্স কার্ড MCU-কে ডিসপ্লের পিক্সেলের সাথে সম্পর্কিত একটি ভার্চুয়াল মেমরি প্রদান করে এবং MCU-এর সমস্ত ডিসপ্লে ডেটা শুধুমাত্র "ভার্চুয়াল মেমরি"-তে কাজ করে। MCU ভার্চুয়াল ভিডিও মেমরির ডেটা যে কোনো সময়ে বাস্তব ভিডিও মেমরিতে আপডেট করতে পারে, যা নিয়ন্ত্রণের জন্য সুবিধাজনক। উন্নত ভিডিও মেমরি ম্যানেজমেন্ট মেকানিজম অভ্যন্তরীণভাবে গৃহীত হয়, যা বিভিন্ন চিপের ডিসপ্লে কন্ট্রোলে ঘটতে থাকা ফ্লিকারিং এবং স্ক্রিন জাম্পিং প্রতিরোধ করে।

এলসিডি ড্রাইভার বোর্ডের পরামিতি

ইন্টারফেস টাইমিং মোড: SYNC এবং DE মোড।

প্যানেল সরবরাহ ভোল্টেজ: 3.3V/5৷{3}}V/12V ঐচ্ছিক৷

সর্বাধিক ঘড়ি ফ্রিকোয়েন্সি: 135MHz।

ভিডিও সংকেত: অ্যানালগ RGB বিভক্ত ইনপুট, ব্যান্ডউইথ 140MHz, প্রতিবন্ধকতা 75, 0.7pp। .

সর্বাধিক ডিসপ্লে রঙ: 1.67 মিলিয়ন রঙ।

সিঙ্ক সিগন্যাল: HV স্প্লিট/কম্পোজিট (অ্যাডাপ্টার বোর্ড সহ), অনুভূমিক: 30-80KHz, উল্লম্ব: 60-75Hz, যেকোনো পোলারিটি।

ওয়ার্কিং ভোল্টেজ: DC12V প্লাস 1।{2}}V.

তাপমাত্রা পরিসীমা: অপারেটিং: -10 ডিগ্রি ~ প্লাস 60 ডিগ্রি , স্টোরেজ: - 20 ডিগ্রি ~ প্লাস 70 ডিগ্রি।

আর্দ্রতা পরিসীমা: 90 শতাংশ RH (কোন ঘনীভবন নয়)।

আকার: কাস্টমাইজ করা যাবে

একটি ইলেক্ট্রনিক ম্যানুফ্যাকচারিং সার্ভিসেস (EMS) প্রদানকারী হিসাবে, Tecoo বিভিন্ন ধরণের LCD ড্রাইভার বোর্ড তৈরি করে এবং পিসিবি একত্রিত করে, OEM এবং কাস্টম পরিষেবা প্রদান করে।
